變電站變壓器套管紅外檢測,99%的人都不知道!超全!

2021年04月28日 13:56 ? 次閱讀

變壓器,是變電站的心臟、中樞,在運行過程中要求工作必須可靠。一旦出現故障輕則造成設備損壞,重則引發火情,危及正常的站內安全,因此,必須及時且有效地對變壓器進行熱缺陷檢測,以防止安全事故發生。

在變壓器出現故障的前夕,都伴隨著自身溫度的升高,而紅外熱成像是發現變壓器熱缺陷的最佳檢測技術,為變壓器的熱缺陷、設備狀態、安全運行監測提供紅外安全檢測。

變壓器熱缺陷分類

(1)套管:套管缺油、接觸不良、內部缺陷等

(2)箱體:變壓器漏磁產生的渦流損耗引起箱體或部分連接螺栓發熱

(3)散熱器:散熱器堵塞或閥門未開造成變壓器油溫升高

(4)重要部位接觸不良:導電回路連接部位接觸不良

(5)儲油柜:儲油柜缺油或假油位

(6)其它:線圈故障、鐵芯多點接地引起的局部發熱等等

根據DL/T 664—2016《帶電設備紅外診斷應用規范》標準內容,帶電設備的發熱類型包括電流致熱型、電壓致熱型、其他致熱型,變壓器的主要故障有如上六種。

▲高德智感全新C系列檢測某變電站變壓器

本文以(1)變壓器套管紅外檢測為主要故障類型進行分享。后續高德智感公眾號將針對以上故障類型分篇進行詳細分析。

▲變壓器套管異常發熱

一、紅外熱像儀檢測變壓器套管發熱

01.接觸不良導致異常發熱(最常見)

接觸不良導致的變壓器套管異常發熱是最常見的故障類型。將軍帽與外部接線板或內部導電桿易產生接觸不良,發生故障缺陷,而利用紅外熱像儀可清晰呈現,如圖,三相中一相套管頂端的將軍帽與其它兩相相比,表面溫度更高。(在負載不平衡的情況下也會出現,需具體分析。)


▲三相中一相的將軍帽溫度異常

●措施:在停電檢修時,對套管進行直流電阻測量。一般來說,異常發熱的一相的直流電阻高于其它兩相,若高壓套管存在接觸不良的現象,應當更換導致故障的零件。

02.充油套管內部缺油

通過紅外熱像圖像可清晰觀測到變壓器充油套管內部缺油,以及油位線。由于變壓器內油與空氣的比熱容不同,導致其在吸熱及散熱速度上不同,而通過熱像儀可觀察到充油套管外壁,溫度差異將清晰呈現一條溫度分界線,圖中箭頭所指就是該異常套管中的油位線。


▲套管油位線明顯

●措施:建議首先確定漏油的部位,當停電檢修時,需對漏油部位進行修理或更換,并對套管補充變壓器油。

03.套管內部缺陷

由于腐蝕、受潮、機械損傷等,套管內部會存在缺陷,該種情況也可能導致套管異常發熱。使用紅外熱像儀,可觀測到發生故障套管的整體溫度一般較其它套管正常相高。


▲左邊相整體發熱

●措施:建議對套管內的變壓器油進行化驗,以分析缺陷的原因。

04.套管接觸點異常

如果套管內部或外部接頭存在接觸不良,或接點被氧化腐蝕,也可能導致套管接觸點溫度異常。在這種情況下,通過紅外熱像儀即可發現套管接觸點處溫度異常,溫度會明顯高于其它正常的點或線路。


▲接觸點溫度明顯高于其它點(紅色為高溫)


▲使用高德智感新C檢測接觸點三相溫度

●措施:如確實存在該現象,應當更換導致故障的零件。

二、變壓器套管紅外熱成像檢測手段

憑借非接觸、更安全、更精準、更高效等優勢,變壓器套管設備檢測的各大產品往往以紅外熱成像技術為核心,與多方科技手段結合,搭配使用,保障安全。

1、套管重點部位移動式巡檢:高德智感新C系列便攜式熱像儀

電力巡檢人員往往手持紅外熱成像儀,對變壓器套管易發故障的重點部位進行日常性檢測,便攜易用,隨時隨地查看套管狀態。

▲高德智感便攜式熱像儀應用于各大電網公司電力巡檢


▲高德智感新C新增臺賬功能,賦能智慧巡檢

2、套管24H監測:高德智感IPT在線式紅外熱像儀

在線式24H溫度監測,自動巡檢、自動預警、遠程控制,第一時間發現套管熱缺陷,故障早發現、早預警、早消除。


▲集成IPT的云臺產品,應用于某變電站變壓器在線監測

3、集成高德智感IPT的其它科技設備

電網數字化轉型,多種新產品集成高德智感IPT,參與變壓器套管等部位熱缺陷檢測,賦能設備多一度視覺與溫度感知。

近年來,高德智感紅外熱成像產品已被廣泛應用于電力行業發電、輸電、變電、配電的各個環節中,為其提供高效、精準、安全的紅外測溫服務,持續助力電網安全穩定運行。

變壓器其它五大故障類型,如何使用紅外熱像儀檢測?后續將逐步分享,敬請期待。

*部分圖片來源于網絡

下載發燒友APP

打造屬于您的人脈電子圈

關注電子發燒友微信

有趣有料的資訊及技術干貨

關注發燒友課堂

鎖定最新課程活動及技術直播

電子發燒友觀察

一線報道 · 深度觀察 · 最新資訊
收藏 人收藏
分享:

評論

相關推薦

電路調試——5V紋波過大電路改善

反激開關電源應用產品是每個從事電子相關工作的朋友最早最常接觸的設計產品,最常見的如生活中各種充電器,正因為開關電源產品就
發燒友學院發表于 2017-07-09 00:00? 0次閱讀
電路調試——5V紋波過大電路改善

施耐德電氣宣布推出融合碳中和技術UPS

近日,施耐德電氣宣布推出GalaxyVL不間斷電源,為各類數據中心和全場景關鍵電力應用,包括IT、商....
發表于 2021-04-28 15:07? 145次閱讀
施耐德電氣宣布推出融合碳中和技術UPS

NS-ZJB型變壓器中性點間隙接地保護裝置的介紹

什么是間隙保護,哪兒有??? NS-ZJB型變壓器中性點間隙接地保護裝置專用于110KV、220KV、....
發表于 2021-04-28 14:35? 26次閱讀
NS-ZJB型變壓器中性點間隙接地保護裝置的介紹

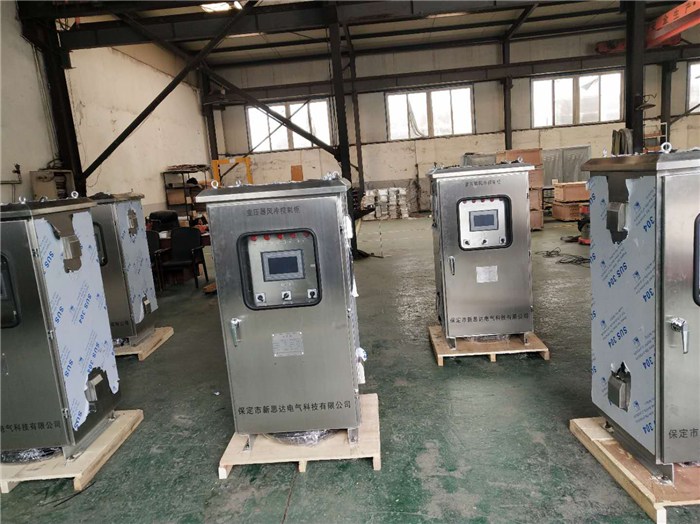

關于NS-BFK變壓器風冷控制柜的詳細介紹
